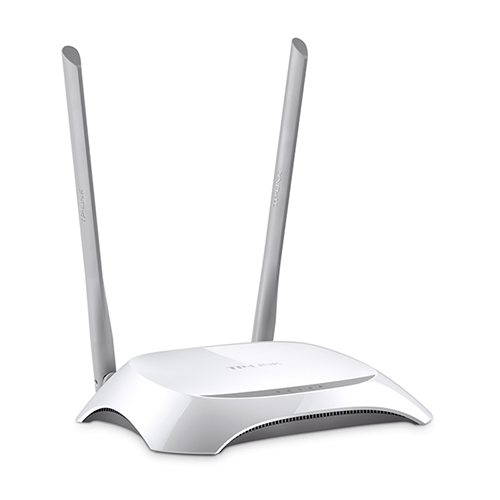

Настройка роутера TP-LINK TL-WR840N‎

Сразу же после приобретения роутера его нужно подключить к компьютеру и произвести настройку, чтобы обеспечить корректное соединение с интернетом. К устройству TP-LINK TL-WR840N‎ это тоже относится, поэтому мы бы хотели продемонстрировать наглядное руководство по его конфигурированию как в автоматическом, так и в ручном режиме.

Предварительные работы

Сейчас хотелось бы вкратце рассказать обо всех подготовительных действиях, которые требуется выполнить обычному пользователю перед переходом к непосредственной настройке роутера TP-LINK TL-WR840N‎. Конечно, первоочередная задача — выбор расположения устройства в квартире или доме. Вы должны обеспечить качественный сигнал Wi-Fi в любой точке и убедиться, что сетевые провода достанут до целевых устройств. После этого установите оборудование, подключите к сети и подсоедините оставшиеся кабеля. На нашем сайте имеется отдельная инструкция, в которой вы найдете детальное описание этого процесса.

Подробнее: Подключение роутера TP-Link к компьютеру

Не забывайте, что маршрутизатор обязательно должен быть соединен с компьютером, с которого будет производиться конфигурирование, через LAN-кабель или созданную по умолчанию беспроводную точку доступа. Только после правильного соединения переходите к дальнейшему прочтению материала.

Перед открытием веб-интерфейса советуем проверить одну настройку операционной системы, открыв для этого раздел «Параметры сетевого адаптера». Там вас интересует метод получения адресов DNS и IP. Значения каждого из этих параметров должны находиться в состоянии «Получать автоматически». Если это не так, поменяйте положения маркеров и примените изменения.

Подробнее: Сетевые настройки Windows

Вход в веб-интерфейс

Следующий этап заключается во входе в интернет-центр маршрутизатора. Все дальнейшие действия, описанные в рамках сегодняшнего материала, будут производиться именно через это меню настроек, поэтому авторизация является обязательным шагом. На нашем сайте имеется отдельное руководство по этой теме, поэтому если вы не знаете, как осуществить правильный вход, советуем ознакомиться с ним и выполнить указанные действия.

Подробнее: Вход в веб-интерфейс роутеров TP-Link

Быстрая настройка

Раздел веб-интерфейса под названием «Быстрая настройка» предназначен для установки конфигурации TP-LINK TL-WR840N‎ в полуавтоматическом режиме, а от пользователя требуется выбирать только самые основные параметры. Большинству подойдет именно такой режим, поэтому давайте рассмотрим каждое действие.

1. После успешной авторизации в интернет-центре откройте раздел «Быстрая настройка», воспользовавшись меню слева.



2. Там ознакомьтесь с основным описанием и нажмите на «Далее».



3. В качестве режима работы выберите «Беспроводной роутер», отметив маркером соответствующий пункт.



4. Теперь заполните таблицу в соответствии с имеющимся документом от поставщика интернет-услуг. Здесь понадобится указать страну, город, провайдера и тип подключения к WAN.



5. Сейчас в большинстве случаев предоставляется вариант соединения «Динамический IP-адрес», поэтому в данном окне никаких дополнительных манипуляций производить не придется. От вас требуется только заполнить саму таблицу и кликнуть по кнопке «Далее».



6. В следующем окне Мастер настройки предложит клонировать MAC-адрес. Более детально обо всем этом разработчики TP-Link написали в этом же меню, а потому мы не будем повторяться. Обычному пользователю вряд ли потребуется клонировать MAC-адрес, потому значение оставляется по умолчанию и происходит переход к следующему окну.



7. Начинается этап настройки беспроводной сети, чтобы мобильные устройства и ноутбуки смогли подключиться к интернету через Wi-Fi. Выберите любое имя сети (SSID), с которым она будет отображаться в списке доступных подключений. Затем установите рекомендованную защиту и придумайте надежный пароль, состоящий минимум из восьми символов. При желании защиту можно вовсе отключить, но тогда доступ к беспроводной сети будет иметь каждый желающий.



8. В завершение остается только убедиться в том, что все параметры выбраны правильно. При необходимости всегда можно вернуться к предыдущим этапам и поменять любые значения. Если вас все устраивает, щелкните «Сохранить», чтобы применить все изменения и начать использовать интернет.

Как видно, режим быстрой настройки как раз подразумевает то, что им воспользуется начинающий юзер, поэтому здесь нет лишних опций, а весь процесс займет буквально несколько минут. Если какие-то из интересующих пунктов для редактирования вы здесь не увидели или же этот режим попросту вам не подходит, переходите к следующим инструкциям.

Ручная настройка TP-LINK TL-WR840N‎

Теперь мы предлагаем обратить внимание на полностью ручной режим конфигурирования рассматриваемого маршрутизатора. Основные этапы не займут много времени даже у неопытных пользователей, но вот редактированию определенных пунктов, связанных, например, с безопасностью или дополнительными опциями, придется уделить немного больше времени. Впрочем, давайте разберемся со всем этим, структурировав содержание по шагам.

Шаг 1: Установка параметров WAN

При настройке любого роутера в первую очередь задаются сетевые параметры, чтобы устройство смогло принимать сеть от провайдера. Сегодня мы сосредоточимся именно на режиме обычного функционирования устройства, опустив режим моста или усилителя, но в любом из этих случаев параметры WAN выбираются одинаковые.

1. Для начала откройте раздел «Рабочий режим» и отметьте маркером пункт «Беспроводной роутер», после чего сохраните изменения.



2. Далее разверните «Сеть» и выберите первую категорию «WAN». Тут требуется указать тип подключения, развернув всплывающий список. Для статического IP-адреса задается сам адрес, маска подсети, шлюз и выданные DNS-сервера.



3. Если речь идет о динамическом IP-адресе, то здесь все параметры будут получены автоматически.



4. Реже провайдеры предоставляют PPPoE. Таблица настроек такого подключения самая большая, поскольку в ней потребуется указать авторизационные данные, режим подключения и тип аутентификации.

Уточним, что все данные для статического IP-адреса или PPPoE предоставляет сам провайдер и они являются уникальными. Вам следует обнаружить их, ознакомившись с договором или обратившись к технической поддержке. После этого уже происходит заполнение таблицы. Внимательно проверяйте каждый пункт, чтобы случайно не допустить ошибок, иначе доступ к интернету так и не появится.

Шаг 2: Параметры локальной сети

Если вы собираетесь подключать компьютеры или ноутбуки к роутеру при помощи LAN-кабеля, а также рассматриваете вариант использования IPTV, обязательно следует задать стандартные параметры локальной сети, чтобы при организации сразу нескольких соединений не возникало никаких конфликтов. Для начала обратите внимание на категорию «LAN». Здесь задайте IP-адрес текущего устройства и установите маску подсети. В большинстве случаев этот параметр оставляется в состоянии по умолчанию, но если вы обнаружили пустые поля, установите IP 192.168.0.1, а маску подсети — 255.255.255.0. При включенном DHCP (о чем речь пойдет немного позже) другое оборудование, подключаемое к маршрутизатору, автоматически получит уникальные адреса от 192.168.0.2 до 192.168.0.64. Ограничение на последний адрес выбирается самим пользователем.

Далее переместитесь в «IPTV». Эта технология отвечает за просмотр телевидения через интернет. Вам достаточно будет установить автоматический режим и все сохранить. Однако, если провайдер предоставляет особые настройки, обратитесь к договору или задайте вопрос службе поддержки, чтобы понять, стоит ли включать IGMP Proxy и IGMP Snooping.

При разборе этапа с автоматической настройкой соединения мы уже говорили о клонировании MAC-адреса. В разделе «Сеть» вы можете сделать то же самое самостоятельно, переместившись к соответствующей категории. Дополнительно здесь имеется опция, позволяющая восстановить заводской MAC-адрес, если его клонирование прошло неудачно.

Шаг 3: Настройка беспроводного режима

Переходим к еще одному важному этапу, который связан с настройкой беспроводного режима для обеспечения подключения через Wi-Fi. В большинстве случаев параметров, присутствующих в блоке «Быстрая настройка», достаточно для того, чтобы обеспечить нормальную работоспособность точки доступа, но если этот вариант вас не устроил, обратитесь к следующей инструкции.

1. Откройте раздел «Беспроводной режим — 2.4 ГГц». TP-LINK TL-WR840N‎ функционирует только в одном режиме точки доступа, поэтому и настраиваемый SSID будет только один. В данном разделе выберите первую категорию «Основные настройки». Здесь установите маркер активации беспроводной сети в состояние «Включить», затем задайте имя, с которым она будет отображаться в списке доступных подключений. «Режим», «Канал» и «Ширина канала» остаются в состоянии по умолчанию. Однако всем желающим настроить мост или режим ретранслятора потребуется выбрать любой свободный канал, а не настройку «Автоматически».



2. Следом идет «WPS». Эта технология позволяет осуществлять быстрое соединение с роутером без надобности ввода установленного защитой пароля. Вы можете как включить данную опцию, выбрав PIN-код или вручную добавив доверенные устройства, так и отключить ее, ограничив доступ к быстрому подключению.



3. После переместитесь в раздел «Защита беспроводного режима». Установите рекомендованный параметр и поменяйте среди пунктов его настроек только «Пароль беспроводной сети», если это требуется. Так вы сможете задать собственный пароль для доступа к Wi-Fi, но при этом учитывайте, что он должен состоять минимум из восьми символов.



4. В «Фильтрация MAC-адресов» выставляется поверхностная конфигурация безопасности. Здесь отображается список подключенных к беспроводной точке доступа устройств, а также имеется кнопка «Добавить». Вы создаете таблицу из необходимого числа ноутбуков, смартфонов, планшетов и других устройств, использующих текущую сеть Wi-Fi, а затем можете задать для них правила, например, разрешив доступ к интернету или запретив его.



5. Раздел с дополнительными настройками мы пропустим, поскольку там отсутствуют параметры, которые могли бы пригодиться обычному пользователю. В завершение хотим отметить «Статистику беспроводной сети». Здесь вы можете просмотреть MAC-адреса каждого подключенного оборудования и узнать, сколько трафика каждый участник потребил и отправил. В большинстве случаев это меню используется для того, чтобы как раз определить те самые адреса и выставить по ним правила фильтрации или родительский контроль.

Не забудьте применить все изменения после завершения конфигурирования, нажав по соответствующей кнопке и при надобности перезагрузив роутер. Только после этого переходите к просмотру списка доступных беспроводных сетей и произведите пробное подключение к только что созданной.

Шаг 4: Проверка дополнительных параметров поведения

Все настройки, о которых мы хотим рассказать в рамках этого этапа, находятся в разных разделах, но их объединяет то, что все они отвечают за поведение маршрутизатора в рамках одной сети. Поэтому мы решили затронуть каждый пункт по очереди, описав самые важные сведения.

1. Сначала идет категория под названием «Гостевая сеть». Здесь вы можете подключить второй SSID, который считается более настраиваемым, чем основной, а также предназначен исключительно для гостевого пользования, то есть по умолчанию соединенные девайсы не будут иметь доступа к общим папкам и другим привилегиям локальной сети. В категории активируйте при надобности гостевую сеть, установите для нее имя, максимальное количество подключений и защиту. Основной упор разработчиками здесь сделан на времени доступа по расписанию.



2. Здесь предлагается вручную заполнить календарь, чтобы определить время начала и завершения предоставления доступа к интернету. Разобраться с принципом установки графика сможет даже начинающий пользователь, поэтому детально останавливаться на данном шаге мы не будем.



3. Далее идет более важный параметр под названием DHCP, который отвечает за автоматическое получение уникальных IP-адресов для каждого подключаемого оборудования. Вам достаточно будет убедиться в том, что сам DHCP-сервер включен, а также диапазон адресов соответствует 192.168.0.2 — 192.168.0.64 или любому другому свободному, где среди всех чисел меняется только последнее.



4. Список всех клиентов локальной сети будет отображаться в другой категории. Она используется исключительно для определения основных сведений и просмотра имен клиентов по MAC-адресам или уникальным идентификаторам.



5. При необходимости можно зарезервировать определенный адрес для конкретного устройства. Это необходимо в тех ситуациях, когда само оборудование не может получить новый IP или по каким-то другим причинам функционирует только на статичном значении. Заполняется таблица довольно просто, где сам девайс определяется MAC-адресом.

Шаг 5: Редактирование параметров защиты

Этот этап часто пропускается пользователями только потому, что многие из них попросту не заинтересованы в установке дополнительных параметров защиты для своего маршрутизатора. Однако существует категория юзеров, устанавливающая ограничения трафика или родительский контроль для других участников локальной сети, поэтому давайте вкратце пробежимся по всем присутствующим в TP-LINK TL-WR840N‎ правилам межсетевого экрана.

1. Откройте категорию «Защита» и выберите первый пункт «Настройка базовой защиты». Здесь достаточно будет просто включить межсетевой экран и при необходимости установить параметры VPN и ALG. Последние требуются только продвинутым юзерам, знающим о предназначении таких технологий, поэтому их разбор мы пропустим.



2. Далее идут «Расширенные настройки защиты». Они отвечают за базовые правила, предотвращающие DoS-атаки. В параметрах TP-LINK TL-WR840N‎ имеется несколько различных технологий, отвечающих за фильтрацию пакетов. Пользователю нужно только включить необходимые и назначить ограничение на максимальное количество принимаемых в секунду пакетов.



3. В разделе «Локальное управление» администратором выбирается, кто сможет получать доступ к веб-интерфейсу для настройки маршрутизатора. По умолчанию авторизация доступна любому юзеру, знающему данные для входа. Если вы желаете, отключите эту опцию вовсе или выберите только конкретные устройства по их MAC-адресам.



4. Еще в начале статьи мы говорили о том, что перед входом в веб-интерфейс в самой операционной системе правила получения IP-адресов и DNS устанавливаются на «Получать автоматически». Это было сделано для того, чтобы при надобности в интернет-центре TP-LINK TL-WR840N‎ настроить DNS от Яндекс. Вы можете просто включить этот параметр, отвечающий за индексацию страниц в интернете, чтобы проверить, изменится ли скорость перехода на сайты. При желании данную опцию можно в любой момент отключить.



5. Переходим к разделу «Родительский контроль». Здесь осуществляется ограничение доступа к интернету для определенных MAC-адресов в конкретное время. Данная технология поможет ограничить пребывание в сети для детей в автоматическом режиме. Вам нужно лишь отметить галочкой пункт «Включить родительский контроль», установить адрес своего компьютера в качестве контролирующего и прописать целевые MAC-адреса для ограничения.



6. Внизу настраивается полное расписание контроля путем ручного заполнения календаря, а также можно создать список с запрещенными сайтами, доступ к которым будет ограничен в любое время.



7. Далее идет раздел «Контроль доступа», в котором присутствует несколько разных категорий, связанных между собой. Первая из них называется «Правило». Здесь вы включаете управление контролем доступа к интернету и можете запретить или разрешить конкретным устройствам соединение с глобальной сетью.



8. В пункте меню «Узел» выбирается, для какой именно локальной сети будет действовать установленное правило. Обычно пользователи задействуют всего одну сеть, поэтому менять какие-либо параметры не нужно.



9. В качестве цели указываются физические компьютеры. Заполнение таблицы происходит путем нажатия по кнопке «Добавить».



10. Здесь от пользователя требуется только выбрать режим функционирования цели, например, IP-адрес или MAC, а также добавить сам уникальный номер, порт и краткое описание, если это необходимо.



11. Что касается расписания, вы можете выбрать как перманентное действие правила, так и редактировать недельный календарь под свои нужды.

Шаг 6: Редактирование системных параметров

В завершение сегодняшнего материала пройдемся по оставшимся пунктам веб-интерфейса TP-LINK TL-WR840N, которые связаны с редактированием системных параметров. Все изменения производятся через один раздел и не являются обязательными, однако обратить на них внимание мы все же рекомендуем.

1. Откройте «Системные инструменты» и выберите «Настройка времени». Здесь рекомендуется указать корректную дату и время, чтобы при слежении за статистикой сети получать только корректные сведения.



2. Через «Обновление встроенного ПО» вы можете загружать апдейты для прошивки веб-интерфейса, найденные на официальном сайте TP-Link, но это на будущее, ведь сейчас вы, скорее всего, используете последнюю версию программного обеспечения.



3. Сброс к заводским настройкам требуется в тех случаях, когда при конфигурировании были допущены какие-либо ошибки. Не забывайте, что это осуществляется не только путем нажатия по кнопке на роутере, но и через категорию «Заводские настройки» в веб-интерфейсе.



4. Если вы боитесь, что по каким-то причинам настройки сбросятся и все придется выставлять заново, сохраните резервную копию в файл и при необходимости загрузите ее через соответствующее меню в интернет-центре.



5. В следующей вкладке «Перезагрузить» выполняется не только мгновенный перезапуск устройства, но и доступно составление расписания, по которому маршрутизатор будет перезагружаться автоматически. Выставьте оптимальные параметры и сохраните их, если это требуется.



6. Перед выходом из веб-интерфейса мы советуем сменить логин и пароль для авторизации, чтобы ограничить несанкционированный доступ.

На этом конфигурирование TP-LINK TL-WR840N‎ считается завершенным. После перезагрузки устройства можно переходить к непосредственному подключению к глобальной сети удобным способом и проверить, как происходит переход по разным сайтам. При возникновении необходимости изменения каких-либо параметров просто снова зайдите в веб-интерфейс, произведите настройку и сохраните все.
